Fonctionnement de l’Unité de Valorisation Energétique (UVE)
Capacité
L’UVE (Unité de Valorisation Energétique) a été mise en service courant de l’été 1990. Sa capacité technique de valorisation énergétique est d’environ 3,6 tonnes/heure.

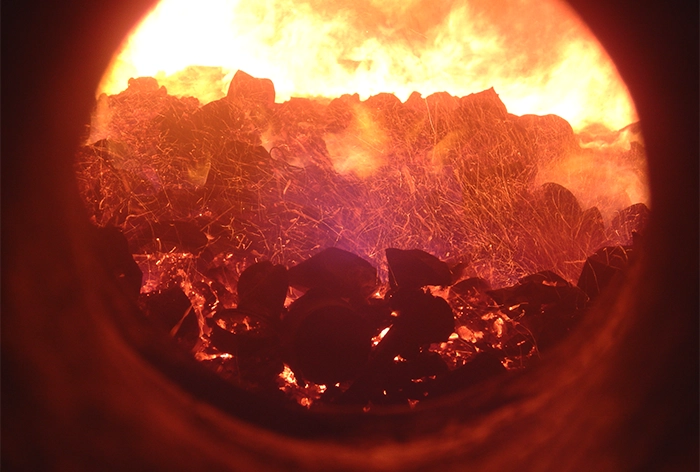

Le four
L’UVE est équipée d’un four oscillant, de forme cylindro-conique, qui tourne alternativement de chaque côté sur un peu plus de 200°. C’est la forme du four et ce mouvement oscillant qui font avancer les ordures ménagères dans la chambre de combustion. Il permet une combustion à haute température (environ 1000°C).

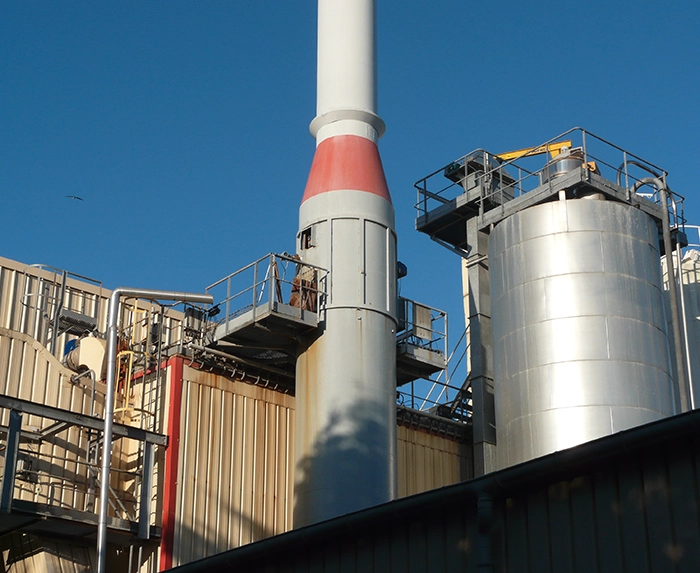

La vapeur
Les gaz qui s’échappent par la partie haute du four transitent ensuite par la chambre dite « de post-combustion » avant de passer dans une chaudière où l’énergie récupérée permet la production de vapeur. Cette vapeur est vendue à un industriel voisin. Chaque année, environ 50 000 MWh thermiques sont ainsi valorisés, soit l’équivalent en chauffage de 3 000 foyers (soit 7 000 habitants).
Sous-produits de combustion
A l’issue de la phase de combustion des ordures ménagères, des sous-produits sont récupérés et valorisés :
Environ 800 T/an de ferrailles qui sont évacuées par une entreprise spécialisée en vue de leur valorisation dans la filière métallurgique. Ces ferrailles recyclées contribuent à réduire l’extraction de minerai.
Environ 4 400 T/an de mâchefers. Les analyses permettent de classer ces mâchefers valorisables, ce qui permettra de les utiliser comme matériau alternatif en technique routière par exemple, par une entreprise de travaux publics locale.
Traitement des fumées
L’UVE était équipée d’un système de traitement « sec » des fumées par injection d’urée, de chaux et de charbon actif, puis une filtration.
Des analyseurs multigaz se situent en sortie de cheminée. Les analyses faites sur les rejets par un organisme agréé extérieur font apparaître des résultats 2 à 10 fois inférieurs à la norme.
En sortie de traitement des gaz, après filtration, environ 750 T par an de REFIOM (Résidus de Fumées d’Incinération des Ordures Ménagères) sont récupérés et expédiés en Centre de Stockage des Déchets Ultimes de classe I à Changé (53) pour inertage et enfouissement.

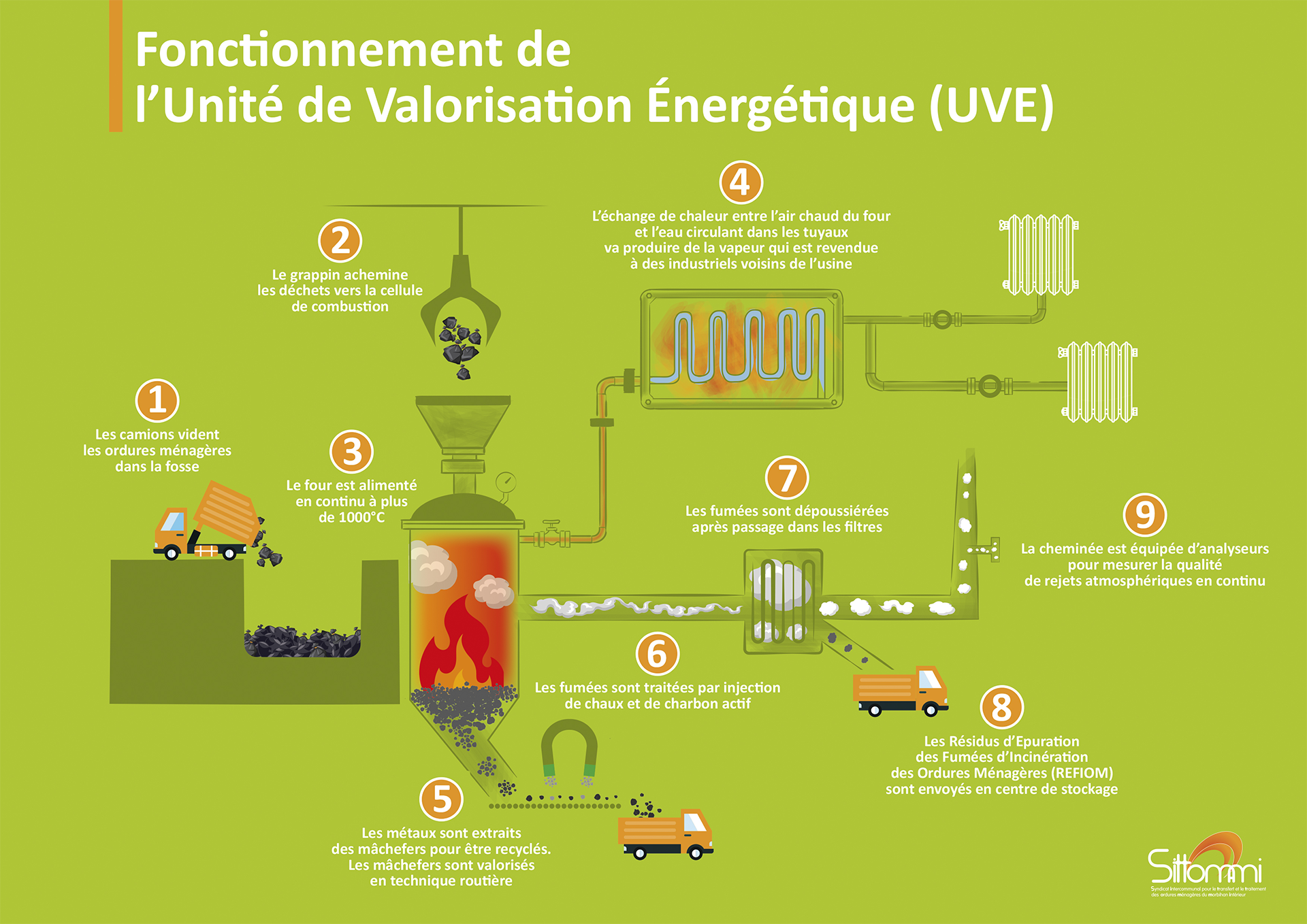

Schéma de l’usine d’incinération
1
Les camions vident les ordures ménagères dans la fosse.
2

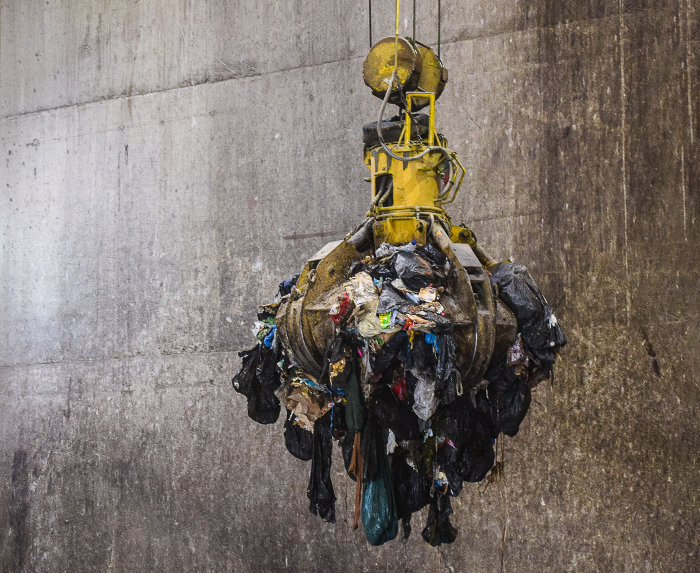

Le grappin achemine les déchets vers la cellule de combustion.
3
Le four est alimenté en continu à plus de 1000°C.
4
L’échange de chaleur entre l’air chaud du four et l’eau circulant dans les tuyaux va produire de la vapeur qui est revendue à des industriels voisins de l’usine.
5
Les métaux sont extraits des mâchefers pour être recyclés. Les mâchefers sont valorisés en technique routière.
6
Les fuméees sont traitées par injection de chaux et de charbon actif.
7
Les fumées sont dépoussiérées après passage dans les filtres.
8
Les Résidus d’Epuration des Fumées d’Incinération des Ordures Ménagères (REFIOM) sont envoyés en centre de stockage.
9
La cheminée est équipée d’analyseurs pour mesurer la qualité de rejets atmosphériques en continu.
